GPY型系列压力式喷雾干燥机 |
|
设备概述： |
| GPY型系列压力式喷雾干燥设备是一种新型高效干燥工艺装置设备。它可使被干燥溶液、乳浊液、糊状液及热敏性物料经高压（一般压力0.1-30MPa）喷嘴雾化后达到喷雾干燥目的。一般可在几秒钟内蒸发水分转变为符合生产要求的粉状、颗粒状、空心球或圆粒状产品，是化工、石油化工、食品制药、生物工程、日化洗涤、环保、建材等行业的理想干燥设备。 |
|
工作原理： |
| 空气经初效过滤器、加热器加热和热风分布屏后，干燥介质热空气呈直线状（或螺旋状）均匀地进入干燥器内。被干燥料液由料液槽经过过滤器由高压泵送至干燥塔顶部干燥器内的雾化器（压力喷头），使料液喷成极小的雾状液滴。雾化后的料液和热空气并流接触，水分迅速蒸发，在极短的时间内干燥为成品。成品由干燥塔底部和旋风分离器排出，废气由风机抽走排出。根据我公司多年的生产实践及干燥物料的不同特性，压力喷雾干燥机系列设备因喷雾形式不同可分为：顺流式、逆流式和混流式；因喷雾压力高低不同可分为：高压喷雾式、中压喷雾式和低压喷雾式三种。 |
|

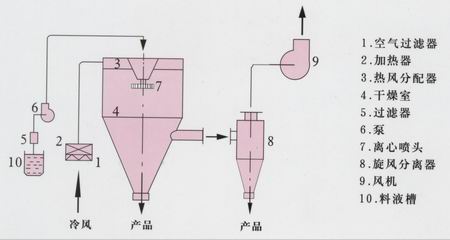

工艺流程图 |
 |
|
主要参数 |
|
型号
项目 |
GPL
25 |
GPL
50 |
GPL
100 |
GPL
150 |
GPL
200 |
GPL
250 |
GPL
350 |
GPL
500 |
GPL
600 |
GPL
750 |
GPL
850 |
GPL
1000 |
GPL
1500 |
GPL
2000 |
GPL
3000 |
GPL
4000 |
GPL
5000 |
GPL
8000 |
GPL
10000 |
|
入口温度℃ |
130～850 |
|
出口温度℃ |
65～250 |
|
水份蒸发量kg/h |
25 |
50 |
100 |
150 |
200 |
250 |
350 |
500 |
600 |
750 |
850 |
1000 |
1500 |
2000 |
3000 |
4000 |
5000 |
8000 |
10000 |
|
喷塔有效容积m3 |
4 |
12 |
21.6 |
31.5 |
41.46 |
51.55 |
72 |
98.26 |
117 |
147.1 |
185.5 |
227 |
294.1 |
373.1 |
620 |
755 |
925 |
1455 |
1735 |
|
热源 |
电 、蒸汽、燃煤、燃油、燃气 |
|
材质 |
碳钢或不锈钢或钛材 |
|
备注 |
设备水份蒸发量与物料的特性及热风进、出口温度有关 |
|
收集除尘形式 |
一级旋风收集器+（二级旋风收集器）+（湿式除尘器）+（脉冲布袋除尘器） 根据物料需要配置 | |
