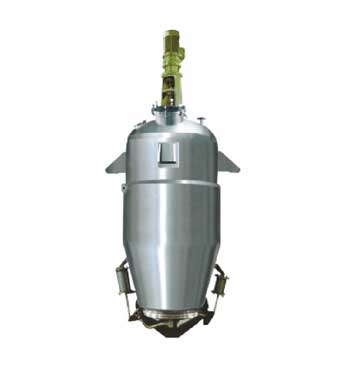

详细信息 >>多功能提取罐


一、适用范围
本设备适用于制药、生物、饮料、食品、化工等行业的植物、动物的常压、加压水煎、温浸、热回流、强制循环、渗漉、芳香油提取及有机溶媒回收等工程操作,特别是使用动态提取或逆流提取效果更佳,时间短,药液含量高。
二、设备组成
成套设备包括提取罐、除沫器、冷凝器、冷却器、油水分离器、过滤器、气缸控制柜等附件。
提取罐配备CIP自动旋转清洗球、温度表、压力表、防爆视孔灯、视镜、快开式投料口等,确保操作简便,符合GMP标准。设备内筒体材质为进口SUS304、SUS316L,采用硅酸铝保温。
三、主要特点
1.正锥型提取罐(传统型):所占建筑空间较小,为提取车间广泛使用。提取物料堆积松散,使药材提取更加****。
2.磨菇型提取罐:外型上大下小,呈磨菇状。上大:沸腾缓冲空间大,不易跑料;下小:药液受热传递快,加热时间短,提取效率较高。
3.直筒型提取罐:外形细长,所占建筑空间较大,对传热传质均为有利,使浸取、加热时间缩短,提取效率提高,适于醇提渗漉系统。
4.倒锥型提取罐罐:外形上小下大,呈倒锥状。**突出的特点是出渣非常方便,加热效果好。
四、技术参数
规格\型号
TQ-1.0
TQ-2.0
TQ-3.0
TQ-6.0
全容积(L)
1200
2300
3200
6300
罐内设计压力(MPa)
0.09
夹套内设计压力(MPa)
0.3
加热面积(m2
3.1
4.2
6.8
10.5
冷凝面积(m2
4
5
8
10
冷却面积(m2
1
1
1
1.5
过滤面积(m2
0.25
0.25
0.25
0.5
搅拌功率(KW)
3
4
5.5
7.5
搅拌转速(r/min)
60
出渣口直径(mm
800
800
800
1000
注:除表系列规格外,亦可根据客户要求另行设计。
