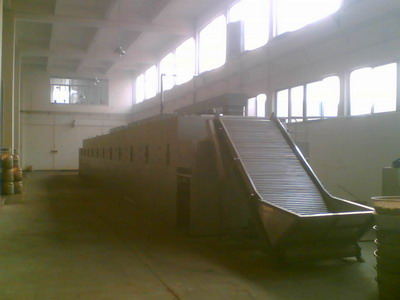

GDW型系列带式干燥机


    设备概述:
  GDW型系列带式干燥器是常用的一种连续式干燥设备,它广泛应用于化工、食品、医药、建材、电子、农副产品加工、饲料生产等行业的透气性较好的片状、条状、块状、滤饼状、颗粒物料的烘干作业。特别对脱水蔬菜、中药饮片、茶叶等含水率高,而干燥温度不允许高的物料尤为适合。
       该机是利用热空气作为干燥介质,一般在干燥机内从下往上循环,在与湿物料连续相互接触运动的同时,使湿物料中所含水分不断蒸发排除。具有干燥速度快、蒸发强度较高、干燥后物料品质好、不变色、生产量大等优点。
  GDW型可分为单层带式和多层带式干燥器。热源可用煤、电、油、气和蒸汽几种单用或混用。网带又可分为不锈钢筛网、不锈钢链网、不锈钢编网、耐高温不粘网和钢板钢带网。同时在特殊情况下又可根据物料的特性而设计。该设备具有占地小,结构紧凑,热效率高等优点,特别适用于高含湿类物料的干燥。


    工作原理:
  物料由加料器(或手工操作)均匀地铺在网带上,网带一般采用12~16目的不锈钢丝网(也可根据物料不同选择不同的网带、钢带),由转动装置拖动在干燥机内移动。干燥机由若干单元组成,每一单元热风可独立循环,部分尾气由专门的排湿风机排出,废气排出量由调节阀控制。热气由下向上穿过铺满物料的网带,完成热量与质量的传递,带走物料水分,从而实现干燥过程。网带允许的速度可根据物料水份及温度要求调节,单元数量也可根据需要选取。
  用于脱水蔬菜的干燥,根据脱水曲线,一般使用三台设备串联使用,形成初干段、中干段及终干段。在初干段中,由于物料含水高,透气性差、应采用较薄的铺料厚度,较快的运行速度,较高的干燥温度。对于温度不允许超过60度的物料,初干段中热空气温度可高达120度以上。终于干段内物料停留时间是初干段的3~6倍,铺料厚度是初干段的2~4倍,可采用80度左右的热风干燥,采用多段组合干燥,能更好地发挥带式干燥机的性能,使干燥更均匀。
  在同一干燥箱内叠加2-6层网带,形成多层带式干燥机,可有效利用场地,延长干燥时间,大大提高干燥效率。


      多层结构示意图


       应用范围:
  魔芋、萝卜丝、花椒、生姜、大蒜、辣椒、黄花、木耳等脱水蔬菜;鸡精、牛肉干、果脯、川芎、金银花、中药饮片等中药材;饲料原料、颗粒饲料;稀土、钛白粉、轻质碳酸镁等化工产品;竹席、木制品;金属表面处理件、电子元器件、包装箱等。

        技术参数:

型号
GDW
1.2-8
1.2-10
1.6-8
1.6-10
2-8
2-10
单元
4
5
4
5
4
5
带宽
1.2m
1.6m
2m
干燥长度
8m
10m
8m
10m
8m
10m
铺料厚度
10~80mm
使用温度
60~130℃
蒸汽压力
0.2~0.8MPa
蒸汽耗量kg/h
120~300
150~375
150~375
